ポリオレフィン用相溶化剤
マリコン
ポリエチレンがベース樹脂である相溶化剤のマスターバッチです。
相溶化剤「マリコン」の配合により、通常は混ざり合わないポリオレフィンと、
ポリオレフィン以外の樹脂やフィラーとの混練を可能にします。
適用材料と効果
適用材料
様々な材料に効果があり、ポリオレフィンを含んでいれば3種以上含む場合でも適用が可能です。
- 樹脂種：PE等ポリオレフィン、PET等ポリエステル、PA6等ポリアミド
- フィラー種：木粉等セルロース、タルク等無機

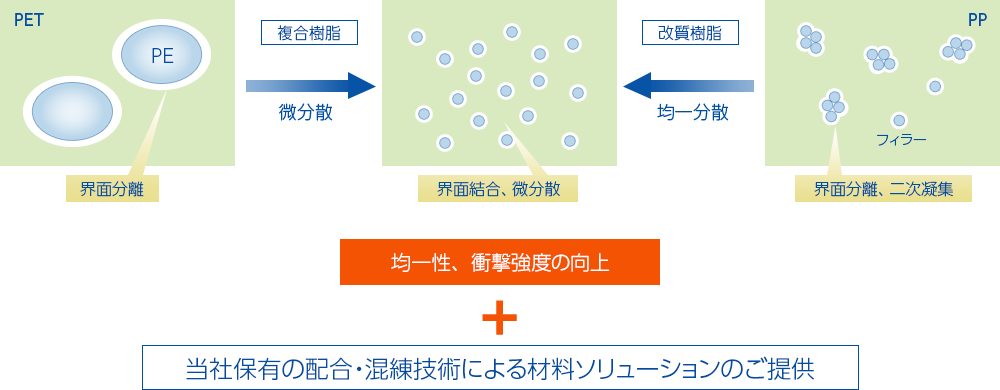

効果
PET等ポリエステル系樹脂に添加することで、以下の効果を付与できます。
- 耐衝撃向上による脆性改善
- 溶融粘度向上による押出性の向上
マリコン添加による差異
| 配合 PET/PE/マリコン (%) |
引張 | IZOD 衝撃強度 ノッチ有 （kJ/m2） |
曲げ | ||
|---|---|---|---|---|---|
| 応力 (MPa) |
伸び (%) |
応力 (MPa) |
弾性率 (MPa) |
||
| 80/20/0 | 41 | 42 | 3.1 | 45 | 1400 |
| 80/15/5 | 43 | 385 | 13.3 | 48 | 1450 |
※グレードJ1000MB
※上記の値は代表値であり、保証値ではありません。

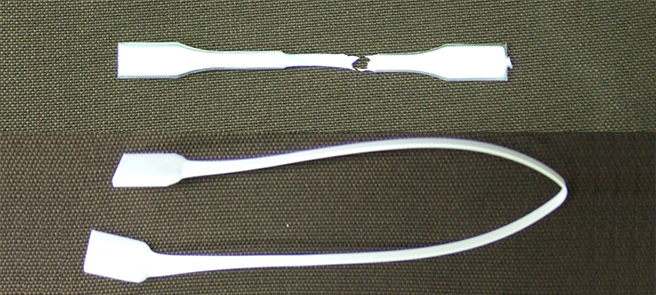

（上：マリコンなし、下：マリコンあり）
用途例
| ベース樹脂 | 配合材料 | 用途 | 期待できる効果 | ||
|---|---|---|---|---|---|
| 樹脂 | フィラー | 機械物性 | その他 | ||
| ポリオレフィン （PE、PP） |
PET | - | シート、フィルム | ↑剛性 | シルキーな触感 |
| - | 木粉 | ウッドプラスチック | ↑衝撃強度 | 耐水性 | |
| - | タルク | 押出（被覆等） | ↑伸び | クラック抑制 | |
| PET | PE | - | シート、フィルム | ↑伸び、衝撃強度 | ドローダウン抑制 |
| PA | PP | ガラス繊維 | 射出成形 | ↑衝撃強度 | 成形安定性向上 |

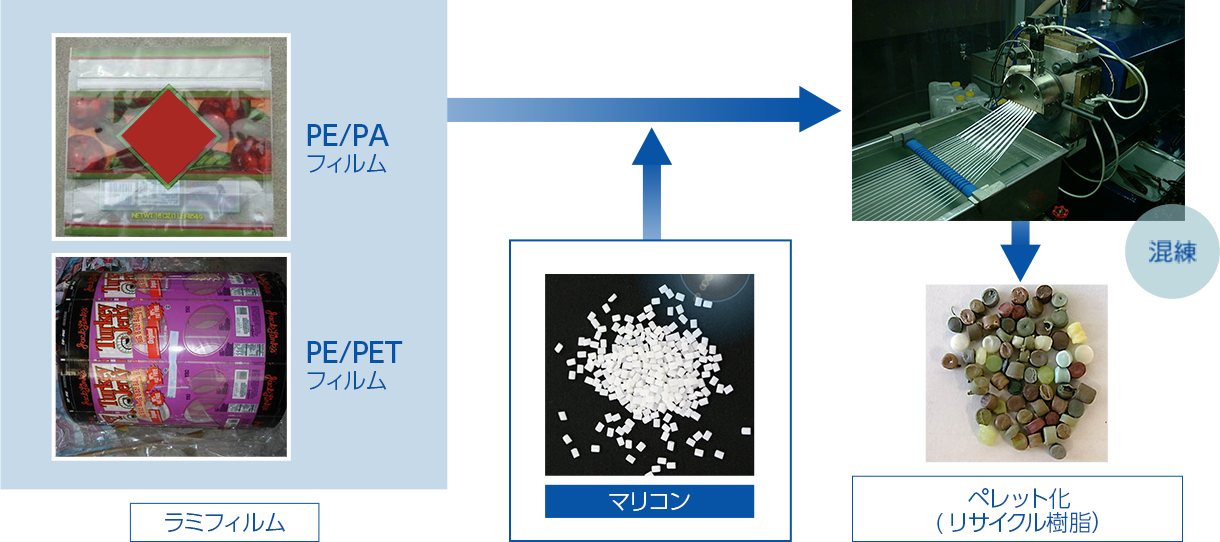

樹脂複合廃材リサイクルへの応用
従来リサイクルが困難なラミフィルムなどの樹脂複合廃材にマリコンを配合することによって、実用的な物性を持つ樹脂へとリサイクルが可能になります。
※詳細なデータは右記カタログデータを参照ください。
