加工品（気相） 空調脱臭フィルター

リノベス・空調脱臭フィルターの概要

「リノベス」とは、大阪ガス(株)が開発したピッチ系炭素材の応用製品の総称です。大阪ガスケミカルはその技術を継承し、ピッチ系炭素材の持つ優れた特性を生かし、『素材＝炭素材の再革新（Re-innovation）』を目指して高機能応用製品の開発をすすめています。

【ご採用物件】

商業ビル・オフィスビルから、工場・小型店舗。
また文化財を扱う美術館や博物館・資料館など、
様々な物件でリノベス空調脱臭フィルターをご使用頂いております。

※ 表は左右にスクロール可能です。

区分 型式 対象ガス 特徴 画像
有機 塩基 酸性 複合臭
薄型
脱臭フィルター		 RE型 ● ● ● ● 設置現場で、ろ材交換が可能な小型･軽量型フィルターです。
RE型は厚み35mmからのご用意が可能です。		 RE型
ボックス型
脱臭フィルター		 RS型 ● ● ● ● 大風量に対応できる軽量型フィルターです。
サイズに応じて圧損のちがう2種類をご用意しました。		 RS型
除塵兼用
脱臭フィルター		 RM90型、RM65型 ● ● ● ● 除塵･消臭兼用型のフィルターです。
除塵効率は90%と65%の2種類になります。		 RM90型、RM65型
トレー式脱臭
フィルター
ケーシング		 RC型 ● ● ● ● 大風量に対応したフィルターで、設置現場でのろ材交換が可能です。特殊粒状活性炭フィルターと繊維状活性炭フィルターを一体化したRFG型や、特殊活性炭フィルターのみのタイプも製作可能です。 RC型
RGF型 ● ● ● ● RGF型

空調脱臭フィルターの設置例

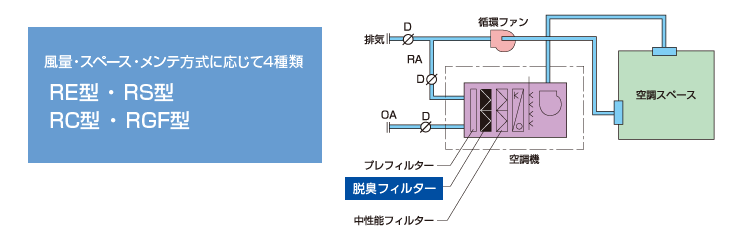

脱臭フィルターと中性能フィルターの分離型

脱臭フィルターと中性能フィルターの分離型脱臭フィルターと中性能フィルターの分離型

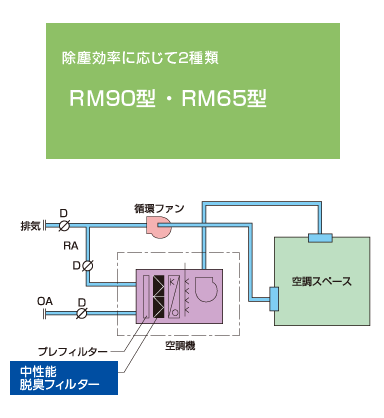

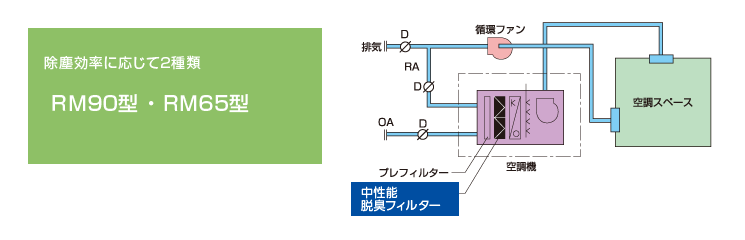

脱臭フィルターと中性能フィルターの一体型（省スペース化）

脱臭フィルターと中性能フィルターの一体型（省スペース化）脱臭フィルターと中性能フィルターの一体型（省スペース化）

リノベス・ＲＥ型

ろ材のみ交換可能なタイプです。
ろ材の補強材としてアルミラスを用いる事により、ろ材安定化と低圧損化を実現しています。
フィルターの厚みは処理風量に応じて65㎜、50㎜、35㎜の3種類をご用意しています。

リノベス・ＲＥ型

※ 表は左右にスクロール可能です。

対象ガス タイプ 型式 標準サイズ（㎜）W×H×T 定格風量
(m²/min)		 圧力損失
（Pa）		 重量（kg）
塩基性ガス 標準 RE2A -65
-50
-35		 610×610×65
×50
×35		 28
21
14		 55
45
45		 2.3
1.8
1.4
低圧損 REA -65
-50
-35		 610×610×65
×50
×35		 28
21
14		 35
35
35		 2.2
1.7
1.3
酸性ガス 標準 RE2B -65
-50
-35		 610×610×65
×50
×35		 28
21
14		 55
45
45		 2.3
1.8
1.4
低圧損 REB -65
-50
-35		 610×610×65
×50
×35		 28
21
14		 35
35
35		 2.2
1.7
1.3
有機ガス 標準 RE2S -65
-50
-35		 610×610×65
×50
×35		 28
21
14		 55
45
45		 2.3
1.8
1.4
低圧損 RES -65
-50
-35		 610×610×65
×50
×35		 28
21
14		 35
35
35		 2.2
1.7
1.3
複合臭気 標準 REDS -65
-50
-35		 610×610×65
×50
×35		 28
21
14		 85
70
70		 2.4
1.9
1.4
低圧損 RED -65
-50
-35		 610×610×65
×50
×35		 28
21
14		 35
35
35		 2.2
1.7
1.3

リノベス・ＲＳ型

大風量対応・軽量タイプのフィルターです。
傾斜型セパレーターと不織布を用いる事により、ろ材安定化と低圧損化を実現しています。フィルターの奥行は処理風量に応じて290㎜と150㎜の2種類を用意しています。

流出側/流入側

※ 表は左右にスクロール可能です。

対象ガス 型式 標準サイズ（㎜）W×H×T 定格風量
(m²/min)		 圧力損失
（Pa）		 重量（kg）
塩基性ガス RS2A-290 610×610×290 56 70 9.0
RS2A-150 610×610×150 40 70 6.0
酸性ガス RS2B-290 610×610×290 56 70 9.0
RS2B-150 610×610×150 40 70 6.0
有機ガス RS2S-290 610×610×290 56 70 9.0
RS2S-150 610×610×150 40 70 6.0
複合臭気 RSDS-290 610×610×290 56 140 9.5
RSDS-150 610×610×150 40 140 6.5

リノベス・ＲＭ型

比色法効率90％又は65％の機能を有する除塵・脱臭兼用型フィルターです。傾斜型セパレーターとエレクトレット不織布を用いる事により、ろ材安定化と低圧損化を実現しています。
フィルターの奥行は処理風量に応じて290㎜と150㎜の2種類を用意しています。

流出側/流入側

※ 表は左右にスクロール可能です。

対象ガス 型式 ※1 粒子捕集率(%) ※2
比色法
効率(%)		 標準サイズ(mm)
W×H×T		 定格風量
(㎡/min)		 初期圧損
(Pa)		 重量
(kg)
0.4μm 0.7μm
塩基性ガス RM2A90-290 70%以上 80%以上 90 610×610×290 56 100 9.0
-150 610×610×150 40 100 6.0
RM2A65-290 40%以上 50%以上 65 610×610×290 56 90 9.0
-150 610×610×150 40 90 6.0
酸性ガス RM2B90-290 70%以上 80%以上 90 610×610×290 56 100 9.0
-150 610×610×150 40 100 6.0
RM2B65-290 40%以上 50%以上 65 610×610×290 56 90 9.0
-150 610×610×150 40 90 6.0
有機ガス RM2S90-290 70%以上 80%以上 90 610×610×290 56 100 9.0
-150 610×610×150 40 100 6.0
RM2S65-290 40%以上 50%以上 65 610×610×290 56 90 9.0
-150 610×610×150 40 90 6.0
複合臭気 RMDS90-290 70%以上 80%以上 90 610×610×290 56 170 9.5
-150 610×610×150 40 170 6.5
RMDS65-290 40%以上 50%以上 65 610×610×290 56 160 9.5
-150 610×610×150 40 160 6.5

※1　JIS B 9908:2011形式2に基づく表記
※2　JIS B 9908:2001形式2に基づく表記

リノベス・ＲＣ型

大風量対応型で、交換可能な8枚のフィルターユニットを装備しています。ランニングコスト低減の為、ろ材のみの交換可能タイプとしています。 ろ材交換の方法はRE型と同一手順にておこなえます。ケーシングの奥行は290㎜で省スペース設計が可能です。

リノベス・ＲＣ型

※ 表は左右にスクロール可能です。

対象ガス 型式 ケーシングサイズ（㎜）W×H×D 標準サイズ（㎜）W×H×T 定格風量
(m²/min)		 圧力損失
（Pa）		 重量（kg）
塩基性ガス RC2A 610×610×290 600×270×35
×8枚		 56 120 29
酸性ガス RC2B 610×610×290 600×270×35
×8枚		 56 120 29
有機ガス RC2S 610×610×290 600×270×35
×8枚		 56 120 29
複合臭気 RCDS 610×610×290 600×270×35
×8枚		 56 150 30

リノベス・ＲＧＦ型

上流側に粒状活性炭（GAC）、下流側に繊維状活性炭（ACF）シートを配置した一体化フィルターユニットを8枚装備しています。
ケーシングの奥行は460㎜となります。プレフィルター付き仕様も製作可能です。ACFシートを使用しない粒状活性炭（厚み：35㎜）のみのフィルターも製作可能です。

リノベス・ＲＧＦ型

※ 表は左右にスクロール可能です。

対象ガス 型式 ケーシングサイズ（㎜）W×H×D 標準サイズ（㎜）W×H×T 定格風量
(m²/min)		 圧力損失
（Pa）		 重量（kg）
塩基性ガス RGFAA 610×610×460 600×400×35※
×8枚		 56 170 90
酸性ガス RGFBB 610×610×460 600×400×35※
×8枚		 56 170 82
有機ガス RGFSS 610×610×460 600×400×35※
×8枚		 56 170 80
複合臭気 RGFDS 610×610×460 600×400×35※
×8枚		 56 170 80

※フィルターユニットの厚みはGAC：27㎜、ACF：8㎜の合計35㎜です。
