エポキシ：熱硬化樹脂用途

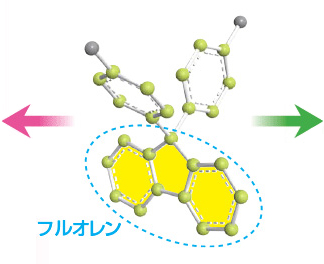

「オグソール」エポキシ樹脂は、ビスアリールフルオレンを基本構造としております。多数の芳香環を有するため、高耐熱、高屈折率、高透明性、低硬化収縮などの特長を示します。

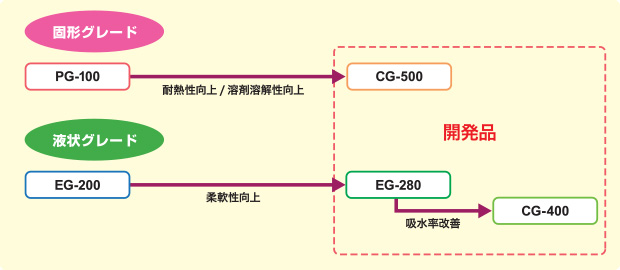

特長

オグソールEG-210硬化物（膜厚：約1～2mm）
透明性が高く、樹脂下の文字もはっきり見えます

製品名		オグソール PG	オグソール PG-100	オグソール EG	オグソール EG-210 (開発品)	（参考）ビスAエポキシ	測定条件
特長		高屈折率・高耐熱		高屈折率・柔軟性		-	-
外観（色相）		結晶性固体（白色）	固体（白色）	粘稠液体（淡黄色）	粘稠固体（淡黄色）	液体（透明）	目視
エポキシ当量	g/ep	231	259	294	342	190	滴定法
全塩素	ppm	1,222	1,202	896	552	1.732	燃焼法
過水分解性塩素	ppm	847	157	609	101	285	滴定法
溶融粘度	mPa・s	67※1	349	59	110	1400	E型 150℃
融点	℃	159	65	-	-	-	DSC測定
軟化点	℃	-	92	47	55	-	環球法
屈折率（D線）	-	1.644	1.644	1.618	1,620	1,573	589nm

※1：測定温度は170℃による。　※2：測定温度は25℃による。
※上記表のデータは、あくまでも参考値であり製品を保証する値ではありません。

製品名		オグソール PG	オグソール PG-100	オグソール EG	オグソール EG-210 (開発品)	（参考）ビスAエポキシ	測定条件
ガラス転移温度	℃	＞230	173	115	125	148	DSC 5℃/min
線膨張係数	ppm	96	101	117	124	112	TMA 10℃/min

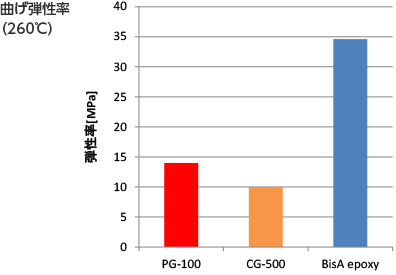

弾性率	Mpa	—	—	14	40	36	260℃
軟化点	℃	260	251	＞260	267	＞250	TMA 10℃/min
比誘電率（εr）	—	3.12	3.13	3.42	3.4	3.05	室温（50RH）
誘電正接（tanō）	—	0.015	0.017	0.023	0.024	0.017	室温（50RH）
吸水率	wt%	0.21	0.22	0.16	0.2	0.17	室温、24H

●硬化条件：100℃×1h＋150℃×1h　●硬化剤：酸無水物（リカシッドMH-700、MeHHPA）
※上記表のデータは、あくまでも参考値であり製品を保証する値ではありません。

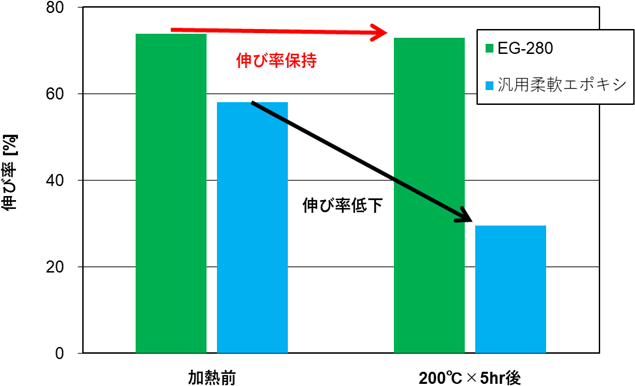

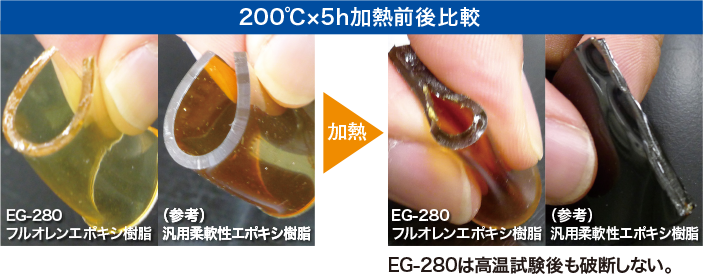

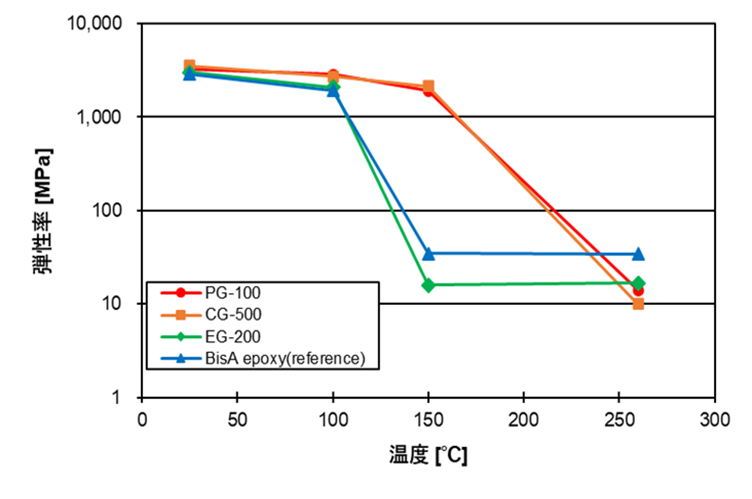

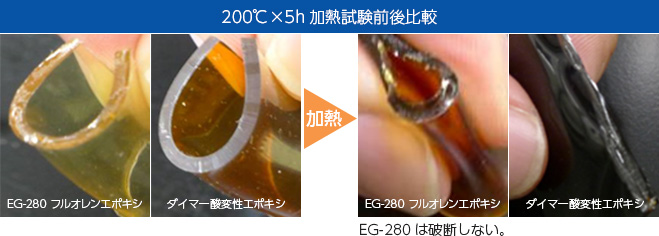

溶解粘度の温度依存性イメージ
